在之前的几期文章里，我们先后走进半导体后道封测、光掩模制造等多个生产战场，完整展示了铠铂CIM在不同场景下的解决方案。
或许会有读者好奇：这些上层应用能力的背后，最底层的支撑究竟是什么？是什么能让复杂的执行逻辑与品质分析得以顺畅运行？
答案，就藏在半导体制造中最基础、也最为艰难的一环——设备联动。
今天，我们就来深入铠铂的自动化能力域，看看这条“最后一公里”的攻坚之路。
01. 半导体产线的“巴别塔”困境
《圣经》中记载了“巴别塔”的传说：人类试图建造一座通天塔，上帝为了阻止他们，让人类开始讲不同的语言。沟通的断裂，让人们无法继续沟通，最终建塔失败。
在真实的半导体产线上，每天都在上演类似的困境。

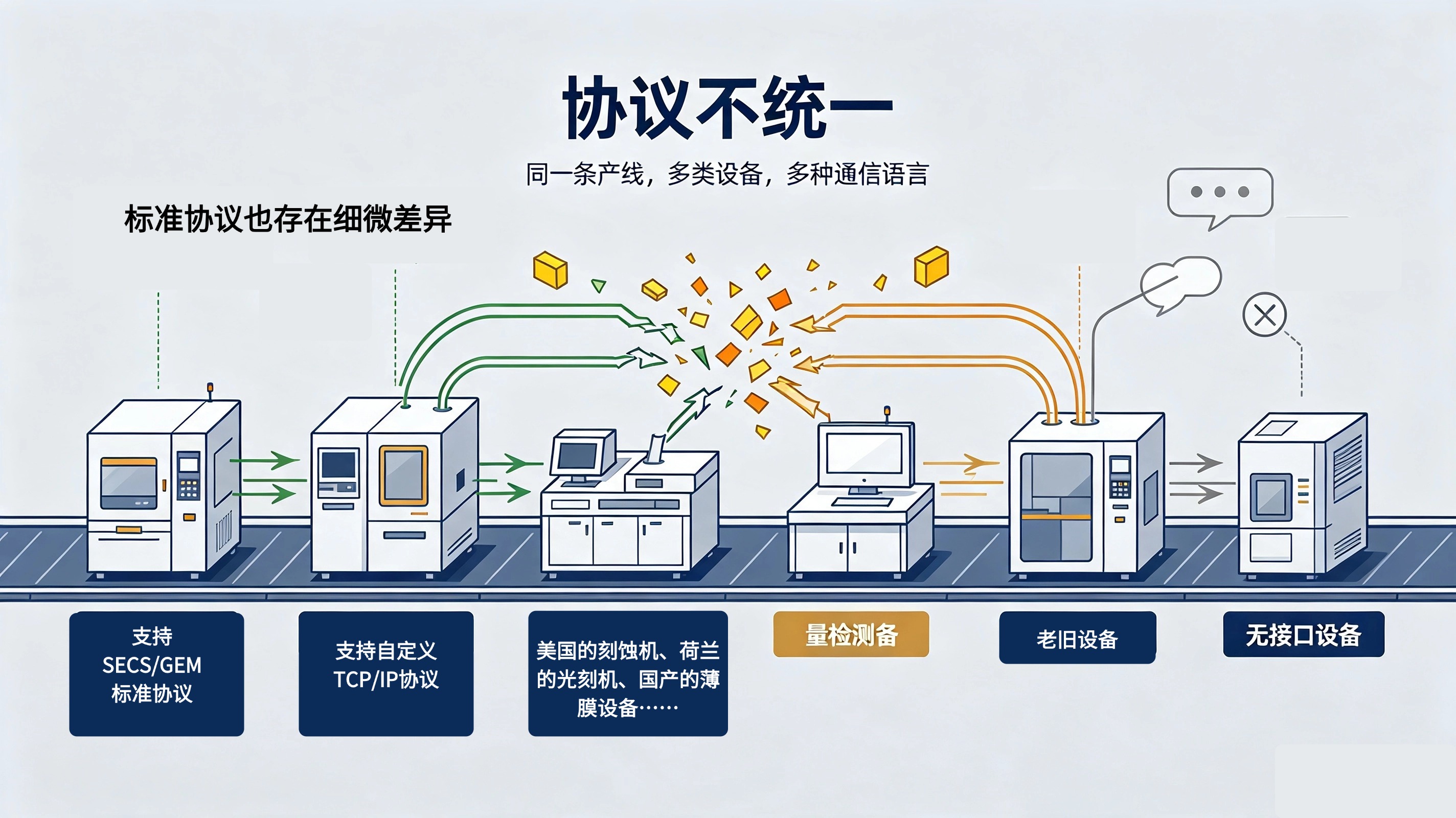

一条典型的半导体产线，往往汇集了来自全球各地的设备：美国的刻蚀机、日本的清洗台、荷兰的光刻机、国产的薄膜设备……这些设备，年代不同、品牌各异、标准不一，通信协议更是五花八门。
有的设备支持SECS/GEM标准协议，这是半导体设备通信的“普通话”。但即便是标准协议，不同厂商的实现也往往存在细微差异。
有的设备只支持自定义TCP/IP协议，如同在说晦涩的“方言”。
还有些年代久远的老旧设备，只能进行串口通信，甚至没有数据输出接口，彻底成了产线上的“哑巴”。
但CIM系统，必须与所有这些设备进行“对话”。它需要从刻蚀机获取加工参数，从清洗台获取工艺时间，从光刻机获取对准精度，从检测设备获取CD数据。
如果自动化层无法打通这些设备的“语言壁垒”，整个CIM体系就会失去数据源头。
02. 数据“听得见”与“听得懂”
打通设备通信，只是第一步。真正的挑战在于：不仅要“听到”数据，更要“听懂”数据。
一台设备可能在毫秒级频率下产出几十个甚至上百个参数。在这些海量数据中，哪些是关键参数？哪些是辅助参数？哪些是代表设备状态的“心跳”信号？哪些又是报警信息？报警信息又该如何划分等级？
如果EAP（设备自动化程序）不加区分地把所有数据“一把抓”，不仅会造成带宽浪费和存储爆炸，更致命的是——上层的MES和SPC系统会被海量的“噪声”淹没，分不清哪些才是真正需要采取行动的有效信号。
这就需要EAP必须具备“智能解析”能力：精准识别数据的语义，对数据进行分类、过滤与聚合，然后将处理后的结构化信息，精准推送给执行层和品质层。
03. Wafer Mapping：从“批”到“颗”的精准掌控
如果说EAP解决了设备“说不说话”的问题，那么Wafer Mapping（晶圆映射）要解决的，就是每一颗Die“身份准不准”的问题。
在后道场景中，一片晶圆被切割成成千上万颗独立的Die，每一颗都要经过测试、分选、固晶、键合等多道工序。如果没有一套强大的Wafer Mapping能力，Die级别的追溯和管理便无从谈起。

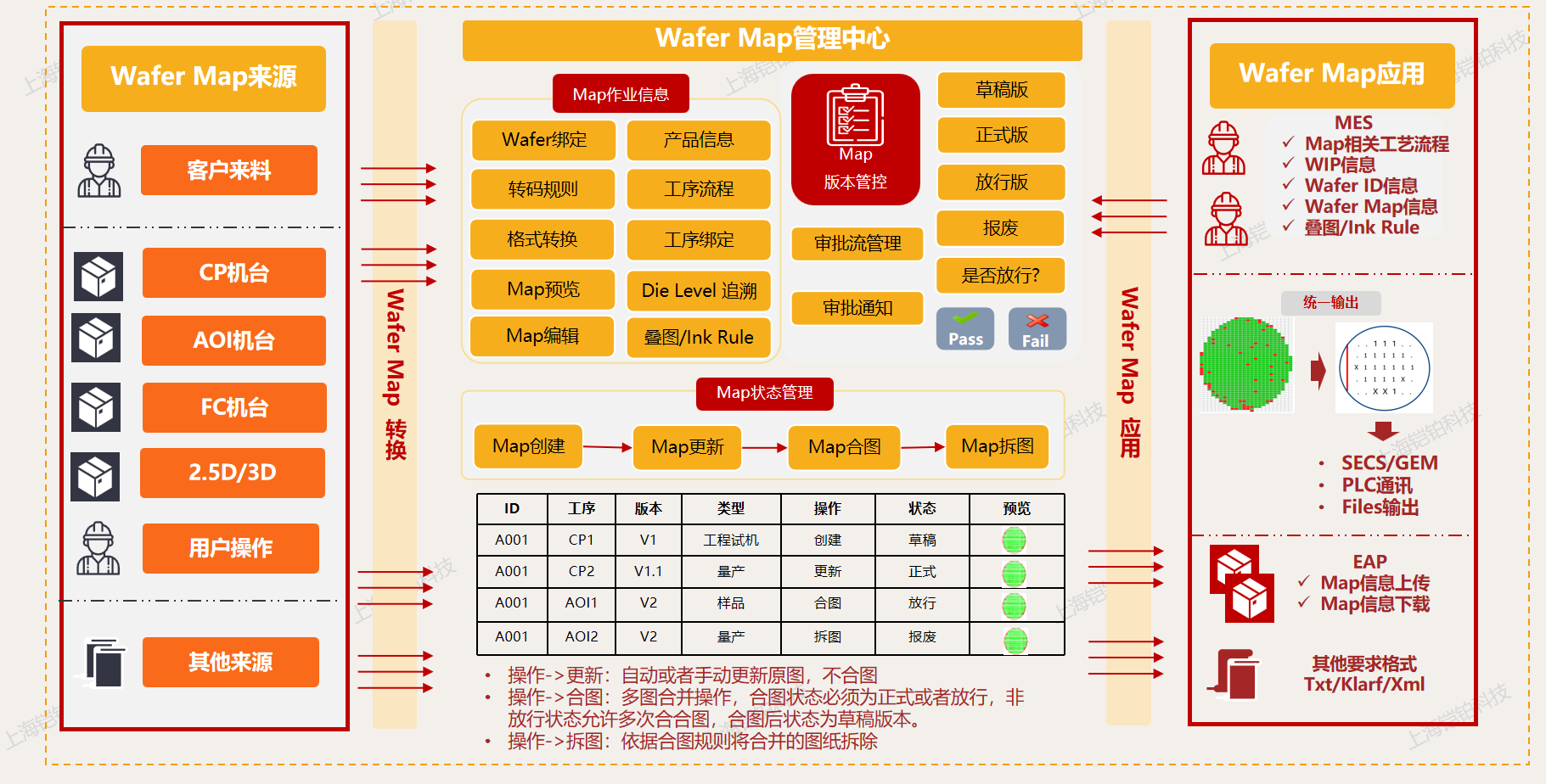

铠铂的Wafer Mapping能力，全面覆盖了从Strip Data（晶圆切条数据）处理、BinCode（分类码）管理、Ink（晶圆打点）规则到测试分选联动的完整闭环。
BinCode统一管理，消除“设备口径不统一”的混乱。
不同测试设备厂商对BinCode的定义各不相同——同样是失效，A设备标Bin5，B设备可能标Bin8。如果系统不做映射统一，后续的分选和追溯就会全部乱套。
铠铂的Wafer Mapping提供了设备BinCode与系统BinCode的关系维护能力。无论数据来自哪家测试设备，系统都能自动映射到统一的分选等级体系下，确保每一颗Die的等级判定“口径一致”。
Ink规则自动执行，打点不再靠人工“数格子”。
在传统模式下，测试完成后需要人工在晶圆上打墨点以标记不良Die。这种“一颗一颗数、一颗一颗点”的方式不仅效率低下，还极易漏点、错点。更棘手的是，不同产品对Ink的要求还不一样——有的只需要标记致命缺陷，有的则要求所有等级不良都打点。
铠铂的Wafer Mapping支持按产品灵活配置Ink规则，系统根据测试数据自动判断哪些Die需要打点，并在Ink站点自动执行。操作员在系统里就能查看批次信息和图谱，完成Ink确认。配合来料Map的合图功能，让Ink前后的对比一目了然。
测试分选联动，让每一颗Die都有明确的去向。
测试完成后，Die的去向取决于Bin结果：良品进入封装，不良品报废或返工，边缘品Hold待审。这些行动如果靠人工判断，效率低且容易放错。
铠铂的Wafer Mapping支持根据Bin数量结果灵活设置Action规则（如Scrap、Rework、Hold、重测等）。系统会自动执行分选决策，并同步更新Map状态，确保每一颗Die都有明确、可追溯的去向。
向前向后，全链路追溯。
更关键的是其追溯能力。系统支持通过Map直观显示最终产品与原片之间的对应关系，实现Die级别的向前追溯和向后追溯。即便是多芯片堆叠的先进封装场景，系统也能精准追溯每一颗Die的键合信息，清晰回答“这颗Die来自哪片晶圆、经过了哪些工序、最终去了哪个产品”等核心问题。
04. RMS：Recipe的“守门人”
Recipe（工艺菜单/配方）是半导体设备执行加工指令的核心文件。一台刻蚀机使用什么功率、加工多长时间、施加多大压力、采用什么气体配比，全靠Recipe定义。
Recipe的管理，有几个刚性的安全要求：
l 版本控制： Recipe绝不能随意修改。每一个版本都必须经过审批、归档，并留有追溯记录。生产线上只能调用“已批准”的版本。
l 实时校验：设备加载Recipe时，CIM系统必须实时比对：这个Recipe是不是MES下发的那个？版本是否正确？参数有没有被篡改？
l 反向比对：设备实际执行的参数，必须与Recipe设定的参数进行比对。一旦出现偏差，系统需立即触发报警。
这些严密的安全逻辑，靠人工根本无法实现，必须由RMS（Recipe管理系统）与EAP、MES协同完成。

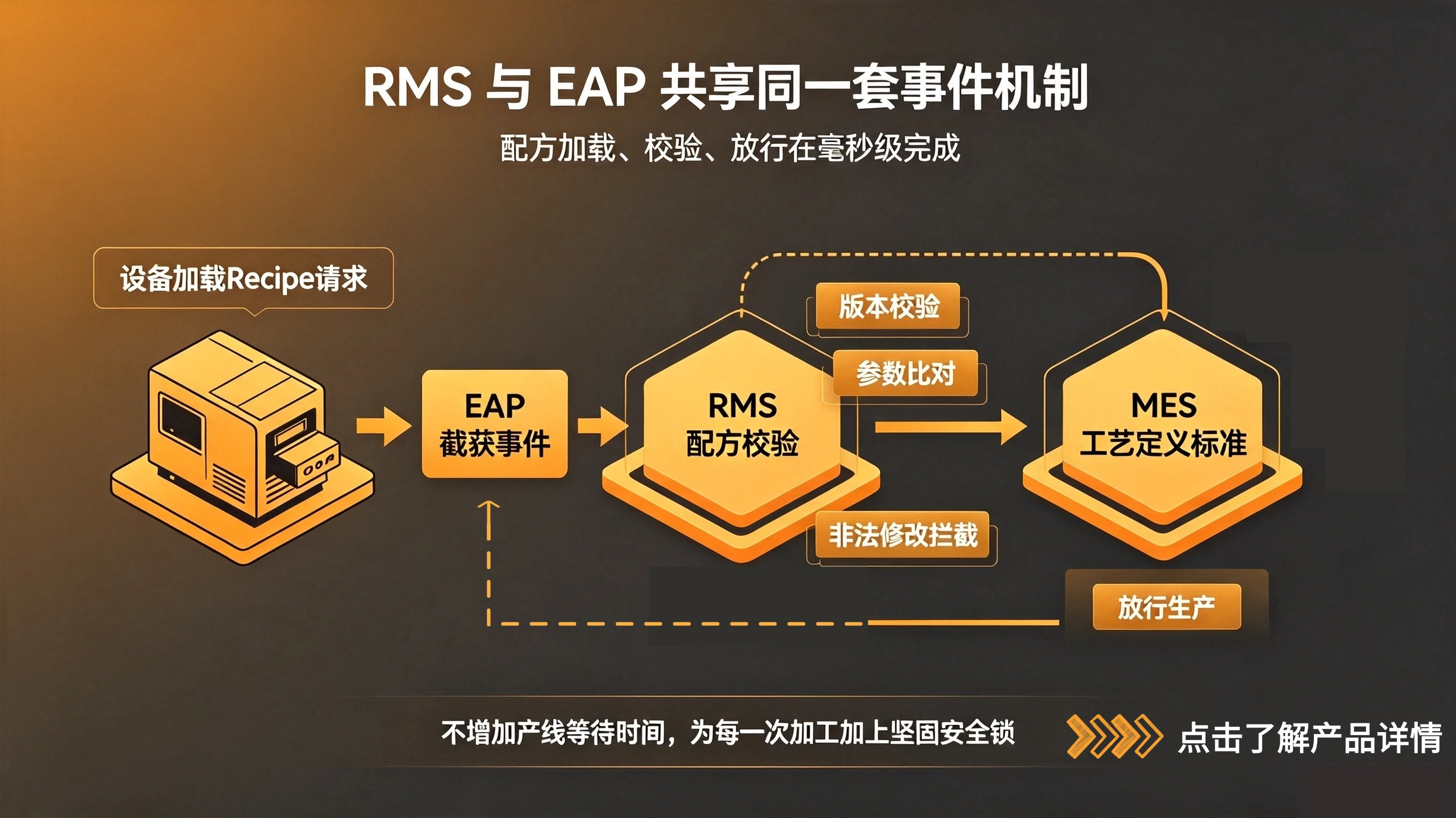

铠铂的RMS作为自动化能力域的重要组成部分，与EAP共享同一套事件机制。设备每次加载Recipe，EAP截获后发给RMS校验，RMS与MES的工艺定义进行比对，确认无误后再通过EAP放行设备操作。整个过程在毫秒级内完成，不用增加产线的等待时间，但能为每一次加工加上了坚固的安全锁。
05. 攻坚的底气
设备联动的“最后一公里”，没有捷径可走。
每适配一种新设备、一种新协议，都是硬仗。它需要工程师扎根在Fab厂里，反复调试、反复验证，它更需要大量的产线实战经验积累。
铠铂的自动化团队，汇聚了一批在半导体工厂一线摸爬滚打多年的资深工程师。他们既精通软件开发，又熟悉设备通信，更深刻理解半导体工艺。正是这支团队，让我们在面对各种“巴别塔”困境时，有底气说一句：“没有接不进去的设备，只有还没攻克的协议。”
结语
自动化能力域，是铠铂CIM体系的“地基”。
地基打得越深、越牢，上层的执行层和品质层才能建得越高、越稳。对于设备联动的“最后一公里”，我们愿意用最扎实的技术、最一线的投入，一米一米地将其彻底走通。
因为我们深知，只有数据的源头活了，整个智造体系才能真正焕发活力。
